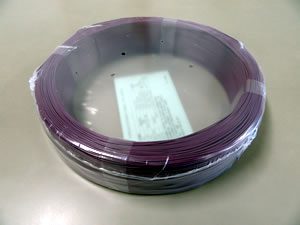

機器内配線用耐熱半硬質ビニル電線UL1061

特長

UL、CSA共用です。
UL：VW-1、電気用品安全法：－F－の難燃性に合格しています。
耐摩耗性、耐カットスルー抵抗性に優れています。
仕上り外径が細く、配線スペースをとりません。

用途

電気機器、電子機器の内部配線
スペースファクターの問題になる小形機器の配線やラッピング配線用

規格

規格: UL758、CSA C22.2 No.210-05
定格: 80℃、300V
東日京三標準仕様書: SPE-34B

RoHS対応品

構造・性能

導体			絶縁体厚さ (mm)	仕上外径 (約)(mm)	最大導体抵抗 (20℃) (Ω/km)	概算質量 (kg/km)	定尺 (m(ft))	許容電流 (A)
サイズ(AWG)	構成 (本/mm)	外径 (mm)	絶縁体厚さ (mm)	仕上外径 (約)(mm)	最大導体抵抗 (20℃) (Ω/km)	概算質量 (kg/km)	定尺 (m(ft))	許容電流 (A)
28	7/0.127	0.38	0.25	0.88	223	1.5	610(2,000)	2
26	7/0.16	0.48	0.25	0.98	139	2.1	610(2,000)	3
24	11/0.16	0.61	0.25	1.11	88.7	3.0	610(2,000)	4
22	17/0.16	0.76	0.25	1.26	57.4	4.3	610(2,000)	6
20	26/0.16	0.94	0.25	1.44	37.1	6.3	610(2,000)	8
18	43/0.16	1.21	0.25	1.71	23.7	9.6	305(1,000)	11
16	54/0.18	1.53	0.30	2.13	14.2	15	305(1,000)	16

※: 許可サイズ範囲は28～16AWGです。
※: 許容電流値は周囲温度40℃、気中1条配線時の計算値です。
※: 絶縁体色相：黒、白、赤、緑、黄、茶、青、橙、桃、灰、若草、空、紫
※: 電気特性

耐電圧：A.C.2,000V/1min.
